应用解决方案

弯曲和平整度

在寻找测量翘曲和平面度的最佳方法时，重要的是要考虑使用的测量系统的类型和安装环境。如果选择的设备不能充分满足您的需求，可能会导致生产过程中的精度不足和工时增加。这个网站旨在帮助那些寻找翘曲和平面度测量系统的人发现最好的方法，这样做的信心。

如何测量翘曲度和平面度

寻找最佳的测量方法和设备来测量“翘曲度和平整度”。

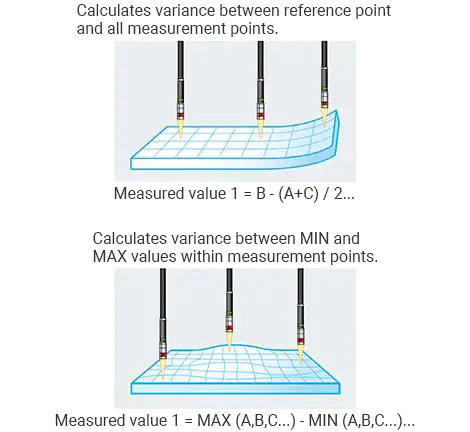

使用多个传感器头测量翘曲/平面度

示例应用:底盘平面度测量

最优的测量系统

最优的测量系统激光位移传感器

翘曲度和平整度是通过计算零件上不同位置的多个传感器头的高度差来测量的。

要点
  • 当单个传感器头移动到不同的测量位置时，振动引起的测量误差不会发生。
  • 因为传感器头是不移动的，所以检测周期时间很快。
  • 不需要移动传感器头的机制。

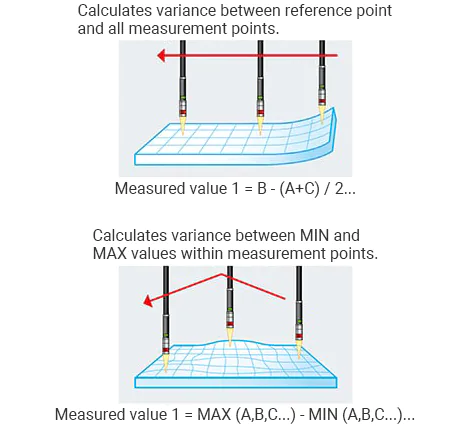

使用一个传感器头(1D激光位移传感器)测量翘曲/平面度

示例应用:pcb的翘曲测量

最优的测量系统

最优的测量系统激光位移传感器

目标或传感器必须移动，翘曲和平面度是根据在每个测量位置收集的数据计算出来的。

要点
  • 只使用一个头，可以降低成本。
  • 传感器头移动时产生的振动会引起测量误差。
  • 需要一种移动传感器头的机构。

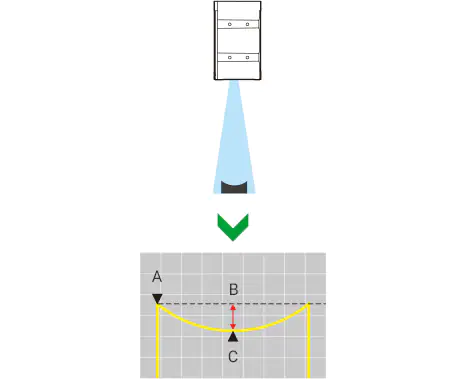

使用一个传感器头(2D激光位移传感器)测量翘曲/平面度

示例应用:材料边缘的翘曲测量

最优的测量系统

最优的测量系统2D激光位移传感器

从目标表面反射一条激光线，通过评估反射轮廓上的高度差来测量翘曲。

一个
峰
B
翘曲量
C
底
要点

翘曲可以在不移动传感器头的情况下测量。

  • 二维三角测量方法。
    直列式多点测量。
    世界上最快的采样速度，每秒64000张图像。

    LJ-X系列

    查看目录

  • 多色共焦方法
    Linearrity:从±0.2μm
    共焦位移传感器

    CL系列

    查看目录
